物理設備

　　1.超聲診斷設備可用于黑白超聲和彩色超聲，并具有視頻輸出接口。

　　2.與超聲圖文工作站診斷設備的視頻輸出接口和視頻采集卡對應的視頻線纜。它可以在淘寶或京東上出售。

　　3.計算機獨立顯卡(推薦)，Windows操作系統計算機主機，屏幕分辨率大于或等于1000×768就足夠了。

　　4.打印機軟件已設置報告的打印邊距，因此您不需要增加打印機的打印邊距。因此，請使用支持無邊框打印的打印機(絕大多數打印機都支持)。

　　5.帶有模擬按鈕功能的USB腳踏開關在淘寶或京東上有售。只要USB腳踏開關被定義為帶有相關軟件的F4鍵，它就可以用于圖像記錄。

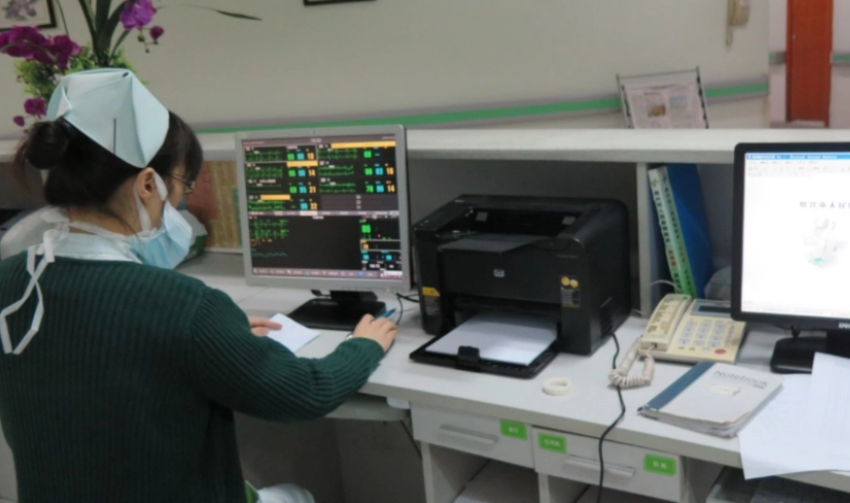

　　連接方式：圖文工作站視頻采集卡計算機主機打印機。將視頻電纜的兩端分別連接到超聲診斷儀和視頻采集卡，然后將記錄卡插入計算機主機，將打印機連接到計算機主機，并在計算機上分別安裝采集卡驅動程序和打印機驅動程序。最后，使用相關軟件將USB腳踏開關定義為F4鍵，并將其連接到計算機主機上的另一個USB接口。

　　1、了解視頻接口和連接器的知識。但是，許多尚未設置的USB捕獲卡默認情況下從AV接口捕獲圖像，并在設置后僅從S端口捕獲圖像。

　　一些復合視頻接口使用BNC接口，可以使用BNC AV適配器連接到AV視頻電纜。

　　淘寶或京東上有4.5USB視頻采集卡或內置插件視頻采集卡可供出售，價格從幾十元到幾百元不等，都能取得很好的效果。內置插入式采集卡更穩定，而外部USB采集卡易于連接，可以根據個人喜好進行選擇。

　　2、視頻采集卡驅動程序安裝設備的物理連接完成后，只需在采集卡CD中安裝驅動程序即可。通常隨CD附帶的音頻和視頻繪圖等視頻軟件不需要安裝。圖文工作站您還可以在CD目錄的驅動程序文件夾中找到驅動程序安裝程序進行安裝。

　　3、打印機及驅動程序安裝：請選擇噴墨打印機、激光打印機或支持16張紙或A4紙打印、支持無邊框打印的高端打印機。
